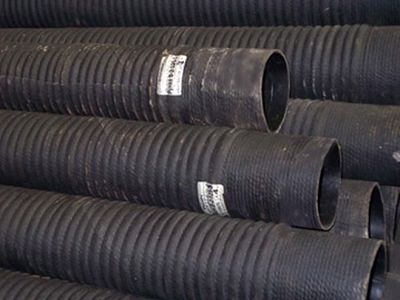

Рукав (Шланг) Всасывающий Кислотно-Щелочной КЩ
Рукав Всасывающий кислотно-щелочной КЩ, рукав КЩ, рукав кщ гост 5398 76, рукав для кислоты, Рукав напорно-всасывающий для кислот и щелочей
Применение
Рукава КЩ ГОСТ 5398-76 применяются для всасывания и нагнетания различных жидкостей, топлив, масел на нефтяной основе и газов. Настоящий стандарт распространяется на неармированные резиновые шланги с текстильным каркасом и металлической спиралью, имеющие на концах мягкие манжеты для присоединения их к арматуре. Шланги КЩ применяются в качестве гибких трубопроводов для подачи под давлениями и всасывания различных жидкостей. Рабочая температура находится в диапазоне от -35 до +90 градусов по Цельсию
Особенности и характеристики
Напорно-всасывающие рукава КЩ должны обладать отличной стойкостью именно к кислотно-щелочным растворам, иметь минимальные показатели по износу и склонности к коррозии. Стоит также отметить, что данный вид напорно-всасывающих рукавов обладает оптимальной маслостойкостью, прочностью и износостойкостью, озоноустойчивостью и высокой прочностью, необходимой для проведения работ под высоким давлением. Достаточно хорошая гибкость, прочный корпус позволяют данному типу рукавов класса КЩ выдерживать вакуумное давление и давление с отрицательными показателями. Качество изготовления и высокая гибкость позволяет данным напорно-всасывающим кислотно-щелочным рукавам долго сохранять свои рабочие характеристики в различных рабочих условиях.
В зависимости от условий работы шланги всех классов изготавливают двух групп:
Всасывающие (рабочее давление до 0,3 МПа и рабочий вакуум до 0,08 МПа);
Напорно-всасывающие (рабочее давление до 1,2 МПа и рабочий вакуум до 0,08 Мпа)
Рабочая температура:
умеренный климат (от -35°с до +90°с)
группы:
i – рукав напорный всасывающий (параметры давления: вакуум – 0,08 мпа (0,8 атм))
ii – рукав напорный всасывающий (параметры давления: вакуум - 0,08 мпа (0,8атм),
напор - 0,3; 0,5 и 1,0 мпа (3; 5; и 1,0 атм))
класс "в" - для технической воды;
класс "б" - для бензина, керосина, топлив, масел на нефтяной основе;
класс "кщ" - слабые растворы неорганических кислот и щелочей концентрации до 20%;
класс "п" - для пищевых веществ (молоко, пиво, спирт, вино, слабокислые растворы органических и др. веществ,
питьевая вода)
| КЛАСС | ВНУТРЕННИЙ диаметр, мм |
РАБОЧЕЕ давление, МПа (атм) |
РАБОЧИЙ вакуум, МПа (атм) |
ДЛИНА манжеты, мм |
ДЛИНА рукава, м |
|---|---|---|---|---|---|
| В, Б, КЩ, П | 25 | 0,3 -1,0 (3 -10 атм) | 0,08 (0,8 атм) | 75 | 10 |
| 32 | 0,3 -1,0 (3 -10 атм) | 0,08 (0,8 атм) | 75 | 10 | |
| 38 | 0,3 -1,0 (3 -10 атм) | 0,08 (0,8 атм) | 85 | 10 | |
| 50 | 0,3 -1,0 (3 -10 атм) | 0,08 (0,8 атм) | 100 | 10 | |
| 65 | 0,3 -1,0 (3 -10 атм) | 0,08 (0,8 атм) | 100 | 4; 6; 10 | |
| 75 | 0,3 -1,0 (3 -10 атм) | 0,08 (0,8 атм) | 100 | 4; 6; 10 | |
| 100 | 0,3 -1,0 (3 -10 атм) | 0,08 (0,8 атм) | 100 | 4; 6; 10 | |
| 125 | 0,3 -1,0 (3 -10 атм) | 0,08 (0,8 атм) | 150 | 4 | |
| 150 | 0,3 -1,0 (3 -10 атм) | 0,08 (0,8 атм) | 150 | 4 | |
| 200 | 0,3 -1,0 (3 -10 атм) | 0,08 (0,8 атм) | 150 | 4 | |
| 250 | 0,3 -1,0 (3 -10 атм) | 0,08 (0,8 атм) | 200 | 4 | |
| 300 | 0,3 -1,0 (3 -10 атм) | 0,08 (0,8 атм) | 200 | 4 |
1. Рукава всех классов группы I должны быть герметичными при гидравлическом давлении равном:
0,3 МПа (3 кгс/см2) – для рукавов внутренним диаметром до 75 мм,
0,2 МПа (2 кгс/см2) – для рукавов внутренним диаметром свыше 75 мм.
2. Рукава классов Б, В, П, КЩ должны иметь не менее, чем трехкратный запас прочности (3Р)
При разрыве гидравлическим давлением.
Пример условного обозначения:
Рукав Б – 2 – 25 – 10 ГОСТ 5398-76
где:
Б – класс (бензин, керосин, топливо, масла на нефтяной основе);
2 – группа (например, рукава напорные всасывающие);
25 – внутренний диаметр (мм);
10 – рабочее давление (кгс/см2).
