Капролон Листовой Купить | Описание и Размеры
Капролон свойства и характеристики✅ капролон купить, капролон листовой, капролон лист ✅полиамид лист, пластины капролон, полиамид.

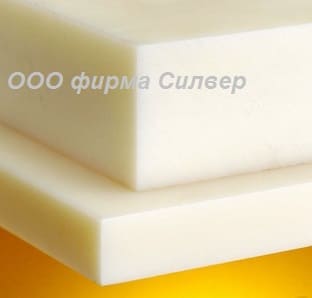

Капролон листовой - популярный полиамидный формат. Это заготовка, из которой изготавливаются различные детали - втулки, фланцы, втулки, кольца и другие элементы.
По своим физико-механическим свойствам капролон превосходит металлы, в замен которых он и применяется. Полиамид имеет низкий коэффициент трения, что повышает срок службы деталей оборудования.
Свойства и польза капролона
Невероятно легкий удельный вес - в 6-7 раз легче бронзы, стали и других металлов и успешно их заменяет.
Капролон листовой имеет устойчивость к коррозии.
Полиамид листовой устойчив к агрессивным средам - морской воде, углеводородам, маслам, спиртам, кетонам, эфирам, щелочам и слабым кислотам. Капролон растворяется только концентрированными кислотами, фенолами, фторированными и хлорированными спиртами.
Высокая износостойкость: работает в 5 раз дольше цветных металлов; С другой стороны, капролон вязкий и может поглощать абразивные частицы во время работы, не теряя своих свойств. Полиамид листовой подходит для изготовления деталей конвейерных линий.
Капролон листовой обладает низким коэффициентом трения в паре с любыми металлами, хорошо и быстро прирабатывается. Может работать без смазки в узлах трения. Обеспечивает надежную и бесшумную работу устройств и механизмов. Как правило, в 1,5 -2 раза снижает износ пар трения, повышая их ресурс.
Полиамид листовой работает в широком диапазоне температур от -60 ° C до + 90 ° C.
Полная экологическая безопасность - нетоксичен и безопасен для человека.
Полиамид имеет отличные прочностные характеристики, удобство работы.
Срок службы полиамида- долговечен даже при постоянной механической нагрузке
| Наименование характеристики, единицы измерения | Показатель |
|---|---|
| Плотность, г/см3 | 1,15-1,16 |
| Модуль упругости при растяжении, МПа | 2000-2300 |
| Модуль упругости при сжатии, МПа | 3500-4000 |
| Предел прочности при сжатии, Мпа | не менее 90 |
| Предел прочности при изгибе, МПа | не менее 80 |
| Твердость по Бринелю, кг·с/см2 | 130-140 |
| Напряженность работы РхV, МПа·м/с | 15 |
| Морозостойкость, °С | минус 50 |
| Допускаемая рабочая температура, °С | 90°С (постоянная) |
| 150°С (кратковременная) |
Токарно-фрезерная обработка
При обработке капролона инструменты обычно используются из углеродистой стали, быстрорежущей стали или карбидных сплавов. Допуски на обработку капролона намного больше, чем на обработку металлических деталей. Причины этого: значительно более высокий коэффициент теплового расширения (в 5 раз выше, чем у бронзы), объемное расширение из-за поглощения влаги и возможность деформации из-за возникновения остаточных внутренних напряжений во время и после обработки. Последнее явление возникает в основном для деталей, обработка которых происходит асимметрично, и / или в случае больших вариаций сечения детали. В этих случаях требуется термообработка (для уменьшения остаточных напряжений) после предварительной обработки и перед заключительным этапом изготовления детали.
Основное правило, применяемое к деталям, подвергаемым токарной или фрезерной обработке, - соблюдение допуска 0,1–0,2% от номинального размера (минимальный допуск для малых размеров составляет 0,05 мм).
Полиамид листовой поставляется разной толщины листового формата.
| Толщина , мм | Раскрой листа, мм | Толщина , мм | Раскрой листа, мм |
|---|---|---|---|
| 6 | 1000 х 1000 | 55 | 1000 х 1000 |
| 8 | 1000 х 1000 | 60 | 1000 х 1000 |
| 10 | 1000 х 1000 | 70 | 1000 х 1000 |
| 15 | 1000 х 1000 | 80 | 1000 х 1000 |
| 20 | 1000 х 1000 | 90 | 1000 х 1000 |
| 25 | 1000 х 1000 | 100 | 1000 х 1000 |
| 30 | 1000 х 1000 | 110 | 1000 х 1000 |
| 35 | 1000 х 1000 | 120 | 1000 х 1000 |
| 40 | 1000 х 1000 | 130 | 1000 х 1000 |
| 45 | 1000 х 1000 | 140 | 1000 х 1000 |
| 50 | 1000 х 1000 | 150 | 1000 х 1000 |
| Станок, в котором установлены детали | Наименование деталей |
|---|---|
|
Токарно-винторезный Токарно-револьверный Карусельные расточные Координатно-расточной Фрезерный МАС, ТВМ 610, 615, ТГ-2, 6П80Г Шлицефрезный типа "RIVA" Продольно-строгальный |
Втулки перемещения суппорта |
| Зубчатые колеса распредвала | |
| Венцы червячных редукторов РЧ-32, РЧ- 37 | |
| Маточные гайки поперечных суппортов | |
| Подвижные направляющие | |
| Шестерни коробки скоростей | |
| Червячные колеса редуктора привода | |
| Втулки, вкладки в узлах трения (салазки, бабки, ползуны и т. п.) | |
| Вкладыши шпинделя | |
| Зуборезные | Наделки направляющих клиньев |
| Салазки | |
| Втулки | |
| Шестерни | |
|
Автоматы для мойки бутылок, разлива и укупорки жидкостей, нанесение этикеток |
Подшипники скольжения |
| Звездочки 7-ми, 12-ти, 14-ти лучевые | |
| Шестерня 12-ти лучевая | |
| Плита отбойная | |
| Ребра | |
| Ролики | |
| Пробки упорные | |
| Шнек | |
| Колокольчики | |
| Роликовая опора штока | |
|
Станки глубокого сверления и расточки |
Направляющие сверлильных и расточных головок |
| Вкладыши в стеблевые люнеты | |
| Кондукторные втулки в маслоприемники | |
| Начинка в стеблевые люнеты качения | |
|
Оборудование для РТИ: протекторный агрегат скребковый конвейер ИВК-45, СПД-2, СПД-3 вулканизатор стыковочный станок горизонтально-резательная машина гранулятор |
Втулки узлов трения диаметром от 50 мм до 500 мм |
| Верхний и нижний вкладыши | |
| Планки | |
| Шестерни | |
| Детали уплотнения | |
| Ползуны | |
|
Ткацкие станки, в т. ч. оплеточные и прядильно-ниточные машины типа ЛАТ-50 |
Направляющие ролики челнока |
| Челноки | |
| Шестерни |
